单片机俄罗斯方块游戏机制作(万用板电路制作)

前期工作:

1.protues电脑仿真电路设计

QQ截图20140123225808



电路组成部分:单片机最小系统、数码管模块、点阵模块、键盘模块。

数码管模块 :由两片74LS595芯片,分别负责数码管的段码和位码。

点阵模块:由1片74LS154芯片负责控制 两片8*8点阵的行,和1片595控制列。

键盘模块:就是5个按键,扫描识别。

附件 我做好的电路(含程序):单片机点阵游戏机 – 副本

2.源程序编写

程序可以自己写,无非就是控制595芯片,和利用154扫描  点阵的 行,可参考上附件里的源程序,可直接用PROTUES仿真运行。

后期制作:

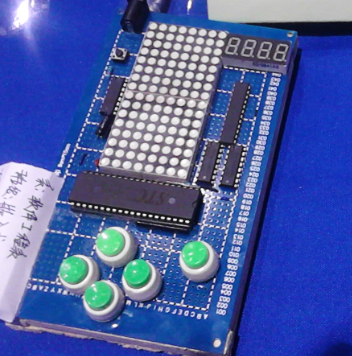

准备材料:万用版(洞洞板)、细导线若干、8*8单色点阵两块、74LS595   *  3、74LS154   *   1 、单片机(51)、单片机最小系统的元器件

、电烙铁、焊锡丝等等。

材料准备齐全之后,就按照电路图焊接跳线即可。就自己DIY吧!

IMG_20121118_161310

IMG_20121118_161315

IMG_20121118_161328

IMG_20121118_161323

IMG_20121118_161342





最后 背面我用轻木 简单的包装了下,怎么也有个壳子吧,像样的游戏机,哈哈!没有录制玩的视频…
