此文章是电路调试遇到的一些问题,并在TI社区发布求助,现在吧问题及方案梳理下,如下:
如上是我的电源部分电路,当调试电路的时候,焊接完当前电路时都是正常的,TLV61220能正常升压5.5V,LDO输出也能稳定5V,TPS62203也能输出3.3V,后级电路没有焊接。但是当焊接完后级电路时,TLV61220输出就变成4V,LDO输出也变成的4V。后级电路主要焊接了两个芯片就出了问题。
后级主要焊接了 驱动电路部分和422串口部分,就出现了这个问题,焊接了几块电路了,都是这个问题,但是上一版的电路没遇到这个情况,原理是验证过的。
之后我又把5.1V~5.5V直流电源直接接在LDO芯片前面,发现后级电路能够稳定5V输出,电流0.031A,但是经过TLV61220就不行。不焊后级电路就没有问题,小白,求大神解答问题~~~~~

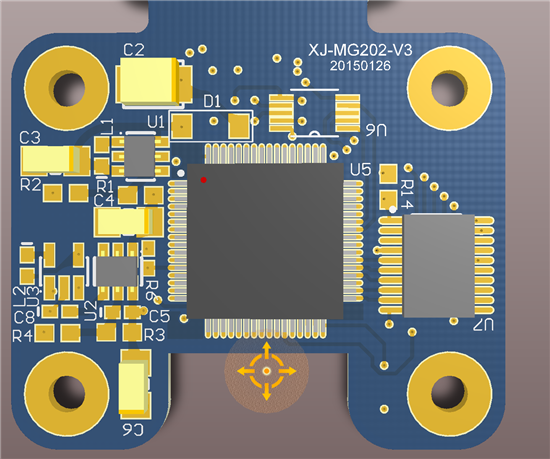

这是我的PCB布局
大神回复如下:
作者 XP 发表于 2015-6-30 14:11
亲;由于有可编程器件,启动电流会远大于静态电流,建议换大些的LDO。
作者 Jason Shen 发表于 2015-6-30 15:54
boost 电路对布线要求比较高,特别是功率回路,输入输出电容要尽可能的靠近功率地。boost电感也需要足够的饱和电流。
作者 huangea 发表于 2015-6-30 15:58
编程器件用的是3V3的电压,和LDO不是一个电源,3V3的转换,直接由进来的电压转换,没经过DCDC升压和LDO
作者 huangea 发表于 2015-6-30 16:02
电路PCB特别小,挨靠都比较紧凑,刚才把4.7uH的电感换成10uh的试了一下,发现有一点点提升,提了0.1V,不知道该怎么办才好啊。
作者 Frank3 发表于 2015-6-30 21:48
你好,用直流电源时可能也有电流尖峰,谢谢。
作者 Liangzhu Chen 发表于 2015-10-14 15:37
请问问题解决了么?我目前也遇到类似的问题
作者 huangea 发表于 2015-10-14 15:59 推荐答案 确认者: huangea
解决了,是我电感的问题,换一个功率电感就解决了
作者 Liangzhu Chen 发表于 2015-10-14 16:07
你之前不是也用同一个电感么?为什么会正常?
我现在采用TLV61220,输入电池2.8V,输出5.2V,除了PCB的地线回路不一样外,电路与布局、器件规格参数的都一样,同一个PCA供应商提供。前后两板测试发现:
老的板子,空载与带10mA负载,输出5.2V几乎不变;新的板子,空载为5.2V,10mA负载后变成了4.4V了。换了上次老的板子电感也不行。
作者 huangea 发表于 2015-10-14 16:10
我第二板的电路 功耗可能大点吧,其实换了电感之后 有时候电压也会变低,但有的时候正常
总结:是我电感的问题,换一个功率电感就解决了,我第二板的电路 功耗可能大点吧,其实换了电感之后 有时候电压也会变低,但有的时候正常。
